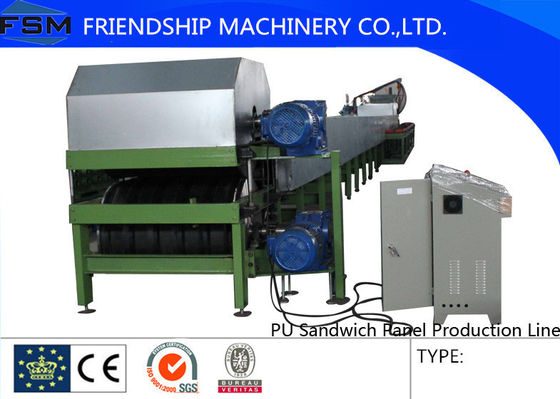

Nuevo tipo cadena de producción del panel de bocadillo de la PU con automáticamente cortar el sistema

Nuevo tipo cadena de producción del panel de bocadillo de la PU con automáticamente cortar el sistema

  • Nuevo tipo cadena de producción del panel de bocadillo de la PU con automáticamente cortar el sistema
Nuevo tipo cadena de producción del panel de bocadillo de la PU con automáticamente cortar el sistema
Datos del producto:
Lugar de origen: CHINA
Nombre de la marca: FSM MACHINERY
Certificación: ISO
Pago y Envío Términos:
Cantidad de orden mínima: Un juego
Precio: As per client requirements
Detalles de empaquetado: película de plástico o caso de madera
Tiempo de entrega: 30-60 días laborables
Condiciones de pago: T / T o L / C
Capacidad de la fuente: 10 juegos por mes
Contacto
Descripción detallada del producto
Alta luz:

Panel sándwich de poliuretano Línea

,

Línea de la fabricación del panel de bocadillo del poliuretano

Nuevo tipo cadena de producción del panel de bocadillo de la PU

Con automáticamente cortar el sistema





Breve introducción de cadena de producción



    Esta cadena de producción del panel de bocadillo de la PU es una cadena de producción automática. En el panel de bocadillo de la PU presentando procedimiento, la línea de productos puede producir continuamente el panel de bocadillo con la PU como su material de la base. Las materias primas del estado líquido fueron inyectadas continuamente en el centro de los tres paneles formados y reaccionando, el hacer espuma, solidificando en el doble-caucho, el panel de bocadillo de la PU se podría cortar automáticamente según la longitud requerida para los usuarios.
    Esta línea del panel de la PU consiste en 10 toneladas de-mecanismo de botes giratorios automático con el coche del cargamento, encadena la transmisión conducida, rollo anterior, PU que forma la máquina, transportador del panel de la PU, dispositivo directo del corte, sistema que controla eléctrico.



Parámetros principales de la tecnología de la producción



  • Material de la producción (milímetro): (0.25-1.0) ×L, producción strength≤G300 colorearon el acero
  • Velocidad de la producción: 4-8 M/min
  • Tipo de la producción: producción totalmente continua con controlar del PLC
  • Grueso de la espuma de la PU: 25-100m m
  • Estructura compuesta: coloque fijo del perseguidor de goma doble
  • Sistema que hace espuma: totalmente automáticamente el hacer espuma continuo, cantidad de hacer espuma podía ser ajustable stepless
  • Poder del ≥ 22KW de la producción
  • ≥ total del poder 35 kilovatios
  • El cortar: pistón neumático que conduce, corte directo vía la tabla de desplazamiento
  • Sistema que controla electrónico: sistema que controla del PLC de la lleno-frecuencia



Descripción de la línea que hace espuma del bocadillo de la PU



  • Dos sistemas del estante del transportador: encima de transportador es los cerca de 24m, abajo transportador es sobre la ventaja 30m.They la hoja de acero del rollo que forma la máquina a precalentar el sitio y a hacer espuma, a cortar.
  • Un sitio de precalentamiento: Es construido por el material del calor-aislamiento, y podría calentar para arriba la hoja de acero a 25-38 por el calentador.
  • Un sistema de líquido del componente de la PU dos que mezcla y que inyecta la sección para hacer espuma: adopta la bomba de alta presión china. Tiene el sistema de vigilancia del sistema y del material-nivel del control de la temperatura. El tanque del material está sobre 150L. Los dos tanques.
  • El hacer espuma y el dispositivo de goma doble incluyen el sistema del conductor del motor para hacer el panel.
  • La anchura del tablero de la correa es 1250m m, la gama de ajustar distancia entre el tablero superior y más bajo de la correa del marco: minuto 25m m, 200m m máximos. Y la gama de ajustar el grueso del panel de bocadillo: 30m m, 50m m, 100m m. (30-50 para el celling, 50-100 para la pared)
  • Imagen para la referencia

Nuevo tipo cadena de producción del panel de bocadillo de la PU con automáticamente cortar el sistema 0Nuevo tipo cadena de producción del panel de bocadillo de la PU con automáticamente cortar el sistema 1





El panel que corta automáticamente el sistema



  • La cortadora puede mover 2500m m longitudinalmente a lo largo de línea de productos, de mosca que la sierra de la cortadora puede mover transversalmente 1900m m, los movimientos de la cortadora longitudinalmente y transversalmente a lo largo de la manera de la diapositiva.
  • La cortadora adopta manera, el corte y el giro unilaterales de la sierra de la banda de la cuchilla después de cortar. El corte consideró puede girar, así que el corte en dos direcciones es realizable.
  • Hay sistema apretado-acuciante del panel (neumático) en la cortadora;
  • Hay limitador de la ubicación para limitar el movimiento longitudinal y transversal de la cortadora
  • imagen del sistema del corte

Nuevo tipo cadena de producción del panel de bocadillo de la PU con automáticamente cortar el sistema 2



Flujo de funcionamiento


→ de alimentación ajustable de la guía del → del cargamento del mecanismo de botes giratorios el panel de acero que forma el → → de alimentación del transportador del panel de la PU del → de la PU del → de la guía de la hoja que hace espuma de acero corte directo



Introducción de compañía



        Nos, Friendshachinery Co., Ltd, gran importancia de los agregados en la innovación de la tecnología, progreso han hecho en la gestión científica así como Co., cultura. Nuestros productos del manin: Metal las máquinas de los paneles del &wall del tejado, Perno-pista de la mampostería seca de las máquinas de la correa de C&Z que forma las máquinas de la máquina, de las cubiertas del metal, Ninguna viga y las curvas de la columna que forman las máquinas, carriles de guardia que forman la máquina, tubos de la bajada de aguas que forman las máquinas y así sucesivamente.

        Podemos modificar la formación para requisitos particulares de la máquina según las exigencias del consumidor. Y podemos proporcionar el servicio del professinal, de alta calidad, a través de diseño, y de la instalación.

        Dé la bienvenida con gusto para visitar nuestra fábrica ninguna materia que usted es distibuters o usuarios finales, y mirada adelante a la cooperación con usted para los beneficios mutuo.
