Cadena de producción del panel de bocadillo de las lanas minerales de las hojas de metal con el apilador auto

Cadena de producción del panel de bocadillo de las lanas minerales de las hojas de metal con el apilador auto

Características principales de la cadena de producción del panel de bocadillo

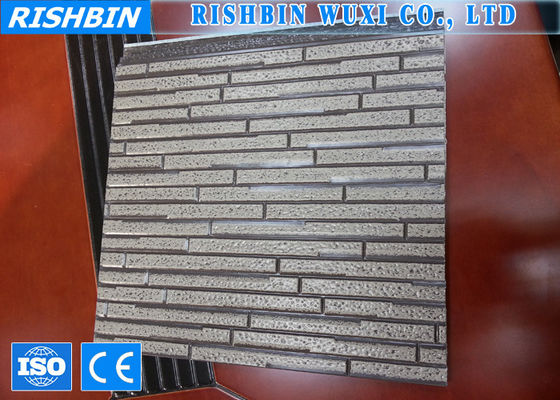

• El panel de la cadena de producción continua del panel de bocadillo es una estructura compuesta que consiste en dos revestimientos externos y una base aislador. La base puede ser flexible con poliuretano, lanas minerales del lana, de cristal, PIR, fenólico o EPS. Los diversos perfiles están disponibles según el requisito de cliente con las hojas de acero prepintadas, las hojas del PVC, el papel de aluminio u otras ayudas similares;
• La capacidad de la línea continua es 4-8m/min, longitud de la cadena de producción es el 100m, el tamaño del panel final es los 3-18m largos, 900-1200m m anchos, 30-150m m gruesos, la longitud válida del transportador de correa doble es los 24m, el poder total es 300KW

Datos técnicos de la cadena de producción del panel de bocadillo

El panel que corta automáticamente el sistema

1. La cortadora puede mover 2500m m longitudinalmente a lo largo de línea de productos; la sierra de la mosca de la cortadora puede mover transversalmente movimientos de 1900m m, de la cortadora longitudinalmente y transversalmente a lo largo de la manera de la diapositiva.
2. La cortadora adopta manera, el corte y el giro unilaterales de la sierra de la banda de la cuchilla después de cortar. El corte consideró puede girar, así que el corte en dos direcciones es realizable.
3. Hay sistema apretado-acuciante del panel (neumático) en la cortadora.
4. Hay limitador de la ubicación para limitar el movimiento longitudinal y transversal de la cortadora.


Tres sistemas de rollo que forman la máquina

1. Función: Ruede la formación para los perfiles del panel de la PU
2. Utilice el H-haz de la soldadura, conductor del motor, conducción de cadena del piñón
3. Datos técnicos: Material del acero del rodillo NO.45forged, con la procesión controlada digital, plateada con cromo duro en la superficie de formar los rodillos

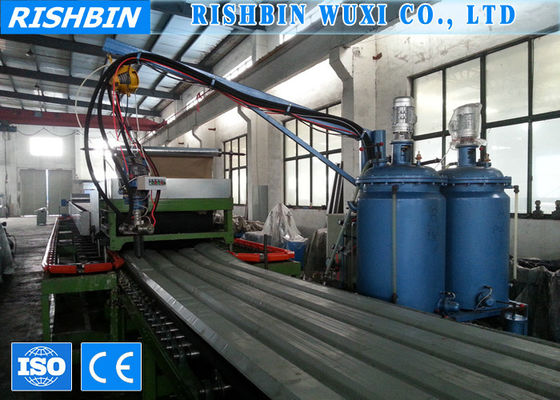

Línea que hace espuma del bocadillo

sistemas 1.Two del estante del transportador: encima de transportador es los cerca de 24m, abajo transportador es sobre la ventaja 30m.They la hoja de acero del rollo que forma la máquina a precalentar el sitio y a hacer espuma, a cortar.
2. Un sitio de precalentamiento: Es construido por el material del calor-aislamiento, y podría calentar para arriba la hoja de acero a 25-38 por el calentador.
3. Un sistema de líquido del componente de la PU dos que mezcla y que inyecta la sección para hacer espuma: adopta la bomba de alta presión china. Tiene el sistema de vigilancia del sistema y del material-nivel del control de la temperatura. El tanque del material está sobre 150L. Los dos tanques.
4. El hacer espuma y el dispositivo de goma doble incluyen el sistema del conductor del motor para hacer el panel.
5. La anchura del tablero de la correa es 1250m m, la gama de ajustar distancia entre el tablero superior y más bajo de la correa del marco: minuto 25m m, 200m m máximos. Y la gama de ajustar el grueso del panel de bocadillo: 30m m, 50m m, 100m m. (30-50 para el celling, 50-100 para la pared)
