La circular vio la velocidad de la cortadora del tubo para la tubería de acero del carbono





La circular vio la velocidad de la cortadora del tubo para la tubería de acero del carbono





Detalles rápidos



Condición: Nuevo lugar del origen: Jiangsu China

Número de modelo: Tipo de la máquina de MC350D: Cortadora del tubo y del tubo

Materia prima: Poder del tubo: Hidráulico

Certificación: Sistema de enfriamiento de CE&ISO: refrigeración por agua





Descripción de la máquina:

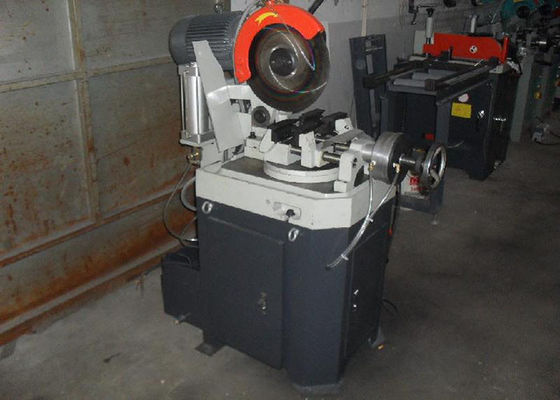

La cortadora del tubo del metal de MC350D, sobre la base de la introducción de tecnología avanzada extranjera, innovadora y desarrolla una sierra automática hidráulica, el funcionamiento de sus productos alcanza el nivel avanzado, las diversas formas seccionales del sawing pueden ser acero ordinario, acero inoxidable, cobre, aluminio y otros perfiles del metal, aserrando especialmente el diverso tubo son ideales. La máquina utiliza control hidráulico, al aserrar sin la alimentación artificial, descargando, su objeto que afianza con abrazadera, lanzamiento, alimentación, contrae automáticamente por el control hidráulico, la exactitud que trabaja a máquina, eficacia alta, conveniente para el funcionamiento continuo a largo plazo.





Cantidad del corte:



La máquina se equipa de cortar el número de los contadores uno (en el panel de control principal), el número programado de objetos que asierran el contador de la entrada, la cantidad real de corte será exhibida en un contador de la pequeña pantalla, cuando el aserrar real del número constante con número preestablecido, la máquina parará automáticamente el trabajar, cortando el número del contador real se reajusta automáticamente a cero.





Parámetros técnicos



1 motor del corte	YD112M-4/2 3.3/4.0kw
Voltaje 2	380V 50HZ (línea de control 110V50HZ)
Motor de la bomba de agua 3	40W
4 aplicable vio	Ф≤400 agujerean el agujero de Pin Ф32 2-Ф11×63
Presión de funcionamiento 5	5.5MPa
Abertura 6 de la abrazadera	140m m
Motor de la bomba de aceite 7	Y90L-4 1.5Kw
Bomba de paleta 8	VPV1-20-55





Introducción de la configuración:



Elementos de control electrónicos: FR.L y la válvula electromagnética se importan del aire TAC Taiwán; Válvula: Taiwán importó Asada hidráulico;

Contactor de la CA: Sudcoreano importó Shilin; El botón de paro y la tecla de partida es: Taiwán Tiandi; Otros accesorios eléctricos: Chint.

Carril: Taiwán Shangyin.





Instalación y el encargar



1, la máquina se debe colocar en la tierra llana, cuatro pies con los pernos para asegurarla.

2, línea ha estado montado dentro del depuración de la máquina, y el poder (380V 50Hz, sistema trifásico de cuatro corrientes) conectados, mientras que la máquina se debe poner a tierra para asegurar seguridad.

3, confirman la dirección: las luces encendidas, entonces el interruptor polo-cambiante se encienden (fije a “1" o a “2" posición), después presionan la dirección de la rotación del motor del interruptor de pie dependiendo de la dirección de la rotación del eje y cubren las flechas constantes, si usted invierte el intercambio cualquier fase bifásica de la línea eléctrica





Instrucciones de funcionamiento



1. vio la instalación



Dependiendo del tamaño del material que se aserrará, seleccione el grueso, el diámetro y el número apropiados de la cuchilla de dientes. Después de la hoja de sierra seleccionada según los pasos siguientes para instalar la máquina

(1) el interruptor se fija a APAGADO.

(2) abra la cubierta de seguridad de la cuchilla.

(3) la cubierta de la cuchilla de cuchillo quitada, y el reborde del eje, y una cubierta de la cuchilla de cuchillo con una licencia limpia del paño no cualquier limaduras de la arena o del hierro.

(4) montado en la cuchilla, las flechas de la portada del diente en la misma dirección con el cuchillo, ponen el cuchillo en la cubierta, aprietan los tornillos, antes totalmente de cerrar la cuchilla para tirar de la cuchilla que da vuelta en la dirección opuesta, de modo que el cuchillo de la cubierta de la cara del perno firmemente la presión sobre el agujero de perno de la cuchilla, después aprietan los tornillos firmemente.

(5) cubra los carriles de guardia de la seguridad de la cuchilla, instalación completa de la cuchilla. Para quitar, contra los pasos antedichos.



2. Ajuste de la profundidad del movimiento de la alimentación



La nuez ajustable del límite, entonces da vuelta al punto cerrado de la válvula de control (a la izquierda) de modo que de la carga cabeza lentamente abajo hasta que la cuchilla pueda cortar el objeto que se cortará, para cortar el casquillo del ajuste de la cuchilla lejos del objeto cerca de 10m m o tan.



velocidad de la cuchilla 3.Saw:



Velocidad seleccionada metal del acero generalmente suave; las barras sólidas, el acero inoxidable y el otro punto bajo opcional. (Nota: Después del tratamiento térmico de los materiales o de la dureza de acero HRC13 más, es la sierra para metales de alta velocidad inasequible vio, si no acorta vida de la cuchilla.)



4. La abrazadera principal y ajusta las abrazaderas de la alimentación (véase el dibujo de esquema y artesone las instrucciones de control)



principios (de 1) ajuste:

A, usted puede afianzar realmente el objeto con abrazadera.

B, asegura la alimentación lisa, fricción no dura o pegado, no afectará a la tolerancia de la longitud después de cortar el objeto acabado.

(2) pasos del ajuste:

A, intento para abrir la abrazadera primaria, la abrazadera se abre en la alimentación.

B, actúa manualmente el panel de control principal ofrecerá la estación de alimentación al frente de la abrazadera principal.

C, afianza el objeto con abrazadera colocado en el centro.

D, la rotación de la abrazadera de rueda de mano el objeto a la muerte principal de la carpeta, la rueda de mano y entonces hacen girar detrás 3-4m m.

E, da vuelta al botón a la función manual en el panel de control principal para considerar si el depósito de gasolina a la carpeta principal hace la fijación con abrazadera del objeto, cortando el centro en ningún peligro y daña el movimiento rotatorio del objeto de la cuchilla.

F, después del ajuste principal de la abrazadera, ajusta las abrazaderas de la alimentación, el método del ajuste para ajustar la carpeta principal áspero lo mismo, pero presta la especial atención además de la rueda de mano ajustable, usted puede ajustar más los bloques de la abrazadera del asiento alrededor. Pero las pinzas de alimentación en la misma carpeta deben ser rectas con el señor.

G, después de que ajuste manualmente el botón para lanzar la carpeta principal. Será enviado a la abrazadera de alimentación del cilindro del botón del clip del clip el objeto a dar retroactúan el botón se presiona, el retratamiento inmediato de la estación de la alimentación. A este punto el material de la nota (objeto) es la abrazadera principal choca, él significa si no hay buen tono en la línea, usted debe reajustado. Si significa el material antes y después de que se ha terminado el ajuste liso de la entrega.



5. Ajuste de la velocidad de alimentación



En la parte posterior culata de alimentación tiene una válvula del ajuste del flujo, giran el botón para ajustar el handpiece de la velocidad de alimentación. Ajuste de la velocidad de alimentación dependiendo de la experiencia, no también ayunar y derrumbarse dientes serrados resultantes de la ruina, pero también hoja de sierra no demasiado lento y embotado. Por ejemplo las barras de acero suaves amputadas del diámetro de 25m m por cerca de 2-8 segundos, según Lee serraron o embotado puede ser.



6. Ajuste de la longitud de corte (cada longitud de la alimentación)



La alimentación del valor de referencia de la máquina es la longitud de la estación de alimentación que el paso siguiente es ajustar la escala:

(1) las estaciones de alimentación se moverán a la vanguardia;

(2) después de alimentar el tornillo que coloca el lanzamiento del tapón;

(3) con el bloque de transmisión manual y las paradas del indicador mostradas visualmente al lado del tamaño de la escala;

(4) después de que encuentre la longitud del valor que se fijará, tapón del tornillo de cierre;

(5) después del frente y de los pedazos traseros tape el tapón y los almacenadores intermediarios pueden ajustar el proceso de alimentación combinado, para facilitar el tamaño minúsculo que es utilizado (después de alimentar limitar la barra del almacenador intermediario, presionada generalmente en 13-15m m es apropiada. Si no, el almacenador intermediario no puede permitirse efectos o perecedero)

(6) y como longitud menos que la alimentación, seleccionan la segunda o tercera alimentación, es decir la longitud de o el × del × 3 2 veces.



7. El primer sawing del cuchillo (rabos de colada)



Al completar los pasos antedichos para ajustar el cuerpo de la alimentación al frente. El panel de control principal marcará la posición automática, el corte del material para poner el material en el medio de la cabeza de la abrazadera llevara a cabo hacia fuera su tangente de la cuchilla cerca de 15m m (los mandíbulas de fijación con abrazadera bilaterales principales pueden) y después presiona el botón en el panel de control principal, la máquina que es el aserrar comenzado semiautomatic. (Nota: Si hay el algún cortar suavemente o sonido inusual, diverso, presione rápidamente el panel de control principal del botón de paro hidráulico de emergencia, la máquina parará inmediatamente la cabeza de la acción de nuevo al extremo superior del objeto se afianza con abrazadera firmemente para prevenir. La fricción y el objeto de la sierra es peligrosos.)



8. Ciclo de corte automático



Cuando los primeros 7 pasos suavemente, según el panel de control principal, el botón automático, la máquina que comenzaron a alimentar el sawing de alimentación del sawing del → del → del →, la operación de ciclo automática del etc. Al realizar el trabajo automáticamente, la atención debe primero dominar el botón del panel de control en el décimo quinto va “a correr” la posición, de modo que cuando las deficiencias materiales del objeto en el envío de un interruptor de proximidad del límite detectan la falta de artefactos y cierran automáticamente. El triunfo pasado después de parar el material, ejecuta nuevamente el trabajo sobre los nuevos 8 pasos, acción automática del sawing del ciclo.



9. Cantidad del corte:



La máquina se equipa de cortar el número de los contadores uno (en el panel de control principal), el número programado de objetos que asierran el contador de la entrada, la cantidad real de corte será exhibida en un contador de la pequeña pantalla, cuando el aserrar real del número constante con número preestablecido, la máquina parará automáticamente el trabajar, cortando el número del contador real se reajusta automáticamente a cero.
